PM型拍门采用橡胶止水管道安装,主要用于对管道压力损失要求不高,一般直接安装于水泵的出口端,耐冲击力较高的场合,制作材料可采用铸铁、玻璃钢或钢件,外形分为方形和圆形,稍加改造可当作窖井盖使用。因此也被称为泵站拍门,其常年规格型号、安装布置结构图、安装尺寸参数如下。

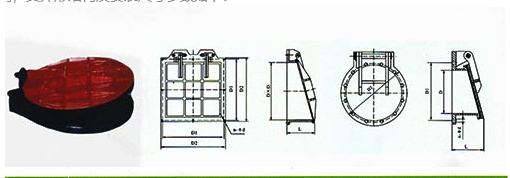

一、PM型拍门安装布置结构图
二、PM型拍门常见型号及安装布置尺寸参数表
型号规格(mm) | 安装尺寸(mm) | |||||||
A | B | D1 | D2 | E | G | H | n-d1 | |
PM-300 | 260 | 200 | 440 | 440 | 20 | 20 | 250 | 6-Ф22 |
PM-350 | 300 | 240 | 445 | 500 | 20 | 20 | 280 | 8-Ф22 |
PM-400 | 340 | 280 | 515 | 566 | 20 | 20 | 320 | 8-Ф28 |
PM-450 | 400 | 290 | 565 | 620 | 25 | 25 | 350 | 8-Ф28 |
PM-500 | 550 | 340 | 610 | 670 | 25 | 25 | 370 | 8-Ф28 |
PM-550 | 500 | 390 | 655 | 710 | 25 | 25 | 400 | 8-Ф28 |
PM-600 | 500 | 390 | 725 | 780 | 25 | 25 | 450 | 8-Ф28 |
PM-700 | 600 | 480 | 840 | 896 | 30 | 30 | 500 | 12-Ф28 |
PM-800 | 700 | 580 | 950 | 1016 | 30 | 30 | 550 | 12-Ф30 |
PM-900 | 800 | 650 | 1020 | 1080 | 36 | 36 | 620 | 12-Ф30 |
PM-1000 | 800 | 650 | 1380 | 1470 | 36 | 36 | 680 | 12-Ф40 |
PM-1100 | 1050 | 820 | 1590 | 1700 | 40 | 40 | 730 | 12-Ф45 |
PM-1500 | 1250 | 1050 | 2020 | 2114 | 40 | 40 | 950 | 22-Ф48 |
PM-1600 | 1350 | 1160 | 2230 | 2325 | 40 | 40 | 1000 | 24-Ф50 |
PM-1800 | 1600 | 1420 | - | - | 40 | 40 | 1120 | - |
PM-2000 | 1700 | 1510 | - | - | 50 | 50 | 1250 | - |

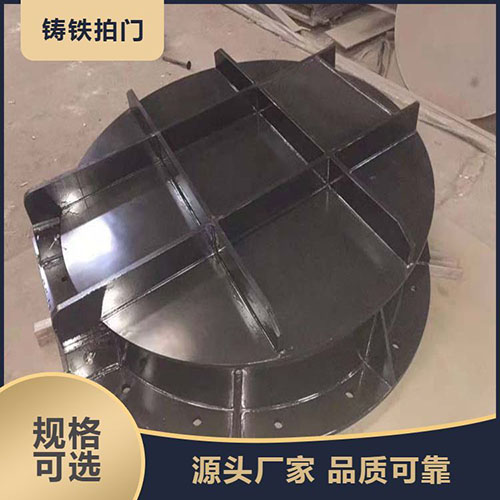

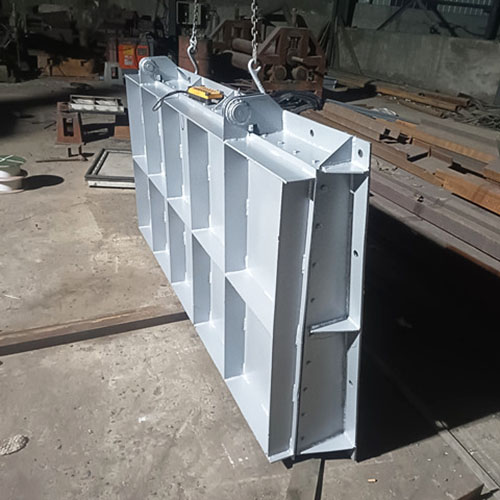

三、PM型拍门实物图
