防潮拍门FCM性能参数及安装尺寸参数大全

作者:稳泰水利 浏览量:46 发布时间:2024-03-04

防潮拍门FCM采用双绞链式结构,多安装于江河岸边排水管出口处的,一种单向溢流止回阀,外形结构多为圆形,属于管道拍门的一种,安装形式多为法兰连接安装,其安装结构图、性能参数、常见型号及安装尺寸等内容,稳泰水利梳理如下。

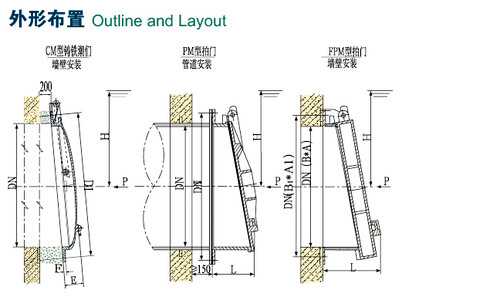

一、防潮拍门FCM安装结构图

浮箱拍门安装结构图

二、防潮拍门性能参数

1、主体材质:灰铸铁或球墨铸铁

2、额定渗出水量:小于等于20L/min·m.

3、公称压力:0.1MPa-1.0MPa;

4、适用介质:水,河水,江水,海水,生活,工业污水。

三、防潮拍门FCM常见型号及安装尺寸参数表

FCM-Y圆形防潮拍门型号及安装尺寸参数

规格型号(mm)外形尺寸安装尺寸(mm)
ABCF螺栓
FCM-Y-2002003403801202954-M16
FCM-Y-2502504054061353554-M20
FCM-Y-3003004605001604104-M20
FCM-Y-3503505205851854704-M20
FCM-Y-4004005806401955254-M20
FCM-Y-4504506407102055858-M20
FCM-Y-5005007158102156508-M20
FCM-Y-6006008409202257708-M20
FCM-Y-70070091011052358408-M20
FCM-Y-800800102511252459508-M20


FCM-F铸铁防潮方拍门

规格型号(mm安装尺寸(mm)
外形尺寸ABCF螺栓
FCMF-200340380120200ф2954-M16
FCMF-250405406135250ф3554-M20
FCMF-300460500160300ф4104-M20
FCMF-400580640195400ф5254-M20
FCMF-450640710205450ф5858-M20
FCMF-500715810215500ф6508-M20
FCMF-600840920225600ф7708-M20
FCMF-7009101105235700ф8408-M20
FCMF-85010251125245800ф9508-M20
FCMF-1000121013102501000ф11608-M20
FCMF-1200143015302551200ф13808-M20
FCMF-1400165017502601400ф15908-M20
FCMF-1600188019802801600ф182012-M24
FCMF-1800208021803101800ф202012-M24
FCMF-200022902390320320ф223012-M24

说明:

1、以上型号及安装尺寸参数仅供参考,详情以设计施工为准;

2、本厂常年有大量现货,支持定制生产加工。

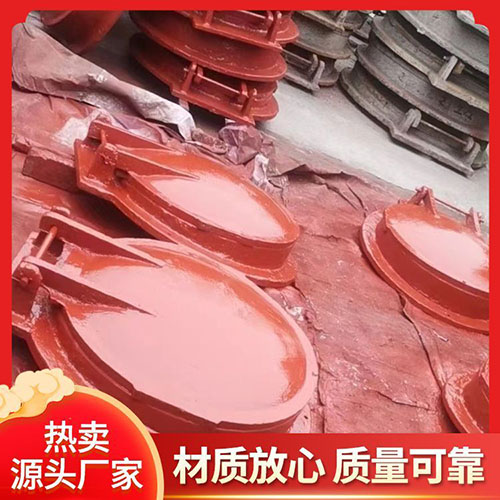

防潮拍门FCM实物图
