不锈钢拍门ZPM常见的规格型号尺寸参数基本与铸铁拍门相同,其特点是材质采用不朽钢材质,密封多采用橡胶密封,相对于铸铁材质具有更好的耐腐蚀性能,多用于对耐腐蚀性能有较高场所的管道排水口。其常见型号尺寸及安装尺寸参数、结构布置图,稳泰水利梳理如下。
一、不锈钢拍门ZPM圆形常见型号及安装布置尺寸参数表(单位:mm)
规格型号 | D | D1 | D2 | L | n-Φd |
Φ250 | 250 | 335 | 375 | 180 | 12-Φ18 |
Φ300 | 300 | 395 | 440 | 200 | 12-Φ22 |
Φ350 | 350 | 445 | 490 | 220 | 12-Φ22 |
Φ400 | 400 | 495 | 540 | 230 | 16-Φ22 |
Φ450 | 450 | 550 | 595 | 240 | 16-Φ22 |
Φ500 | 500 | 600 | 645 | 280 | 20-Φ22 |
Φ600 | 600 | 705 | 755 | 330 | 20-Φ26 |
Φ700 | 700 | 810 | 860 | 330 | 24-Φ26 |
Φ800 | 800 | 920 | 975 | 330 | 24-Φ30 |
Φ900 | 900 | 1020 | 1075 | 350 | 24-Φ30 |
Φ1000 | 1000 | 1120 | 1175 | 380 | 28-Φ30 |
Φ1200 | 1200 | 1340 | 1405 | 420 | 32-Φ33 |
Φ1400 | 1400 | 1560 | 1630 | 480 | 36-Φ36 |

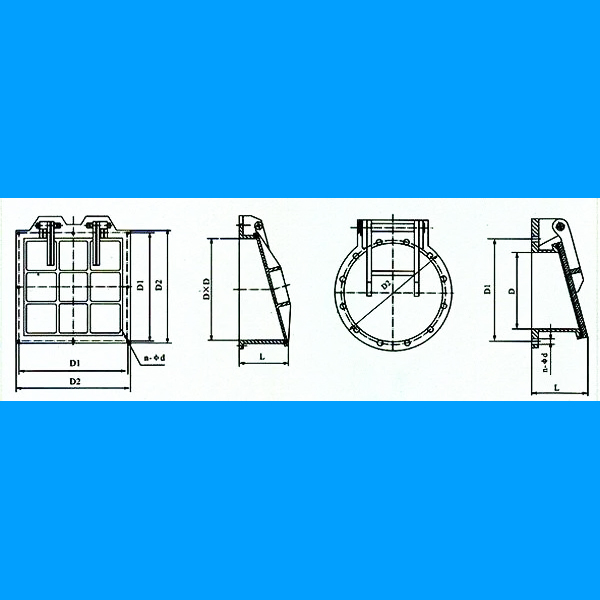

二、不锈钢拍门安装布置结构图
三、不锈钢拍门ZPM方形常见型号及安装布置尺寸参数
规格型号 | D | D1 | D2 | L | n-Φd |
300*300 | 300 | 390 | 460 | 200 | 4-Φ18 |
400*400 | 400 | 520 | 590 | 230 | 4-Φ18 |
600*600 | 600 | 765 | 835 | 330 | 8-Φ23 |
800*800 | 800 | 950 | 1050 | 330 | 8-Φ23 |
1000*1000 | 1000 | 1150 | 1250 | 380 | 8-Φ23 |

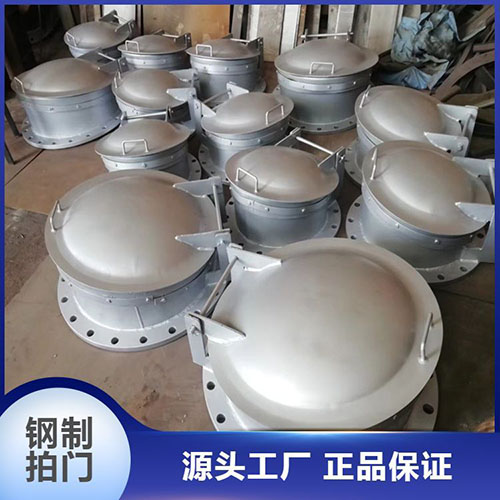

四、不锈钢拍门实物图
