ql型手动螺杆启闭机

作者:稳泰水利 浏览量:27 发布时间:2024-03-06

ql型手动螺杆启闭机采用手动的方式来带动闸门的启闭,可分为平推式、手轮式、侧摇三种,多用于农田灌溉、水沟、排水沟、水产养殖等小型铸铁闸门的启闭,或与闸门设置安装为一体,也就是人们常常所说的机闸一体式闸门。此类型的启闭机通常带有自锁功能,可使闸门停留在任意位置,操作方便灵活。

一、ql型手动螺杆启闭机特点

1、手动启闭,启闭把手可配型为手轮或平推形式;

2、带有自锁功能,启闭灵活方便;

3、多用小型平面闸门的启闭;

4、结构简单,操作灵活,转向变速快;

5、承载能力大,工作效率高,维修成本低。

二、ql型手动螺杆启闭机技术参数

1、qls型手动螺杆启闭机技术参数(此类型的启闭机也被称为平推螺杆启闭机或手轮式螺杆启闭机,仅是启闭把手不同,其他技术参数基本相同)

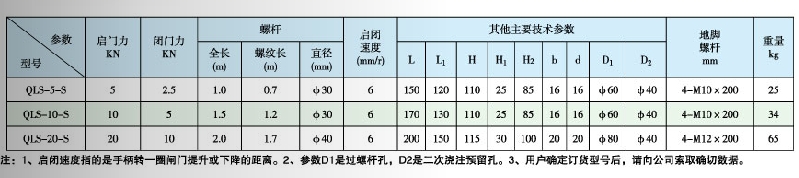

qls型手动螺杆启闭机技术参数

2、qlc型侧摇手动螺杆启闭机技术参数

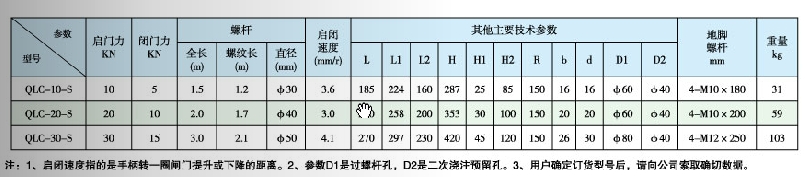

qlc型侧摇手动螺杆启闭机技术参数

三、ql型手动螺杆启闭机结构布置图

1、qls手动螺杆启闭机结构布置图

qls手动螺杆启闭机结构布置图

2、qlc手动侧摇螺杆启闭机结构布置图

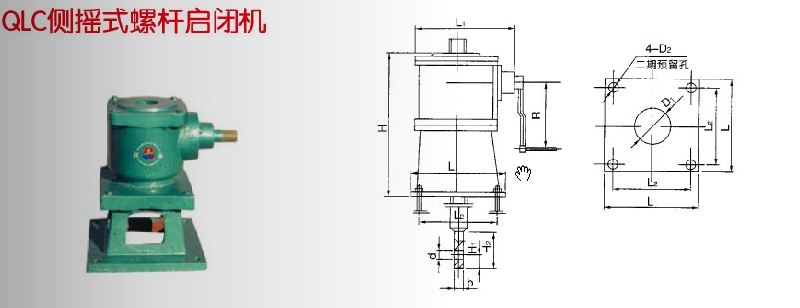

qlc手动侧摇螺杆启闭机结构布置图

四、ql型螺杆启闭机结构组件

由上图可看出ql型螺杆启闭机的结构组件非常简单,通常由支架、机盖、机壳、大、小齿轮、压力轴承、螺母、螺杆、手摇柄等组件构成,其中平推式和手轮式仅仅是手摇柄不同。

五、ql型螺杆启闭机工作原理

手动螺杆启闭机其实就相当于是一个螺旋千斤顶,众所周知,在螺旋千斤顶中,螺帽在旋转的同时,也在沿螺杆做轴线运动,也就是在沿螺纹展开的斜面上运动,这样就增加了螺帽的运动距离,但节省了所需的力,也就是通过较长的力臂手柄转动较短力臂的螺帽,从而使螺帽得到较大的转动力量,在螺帽上下位置被固定后,就可以使不能旋转的螺杆沿螺纹对应的斜面产生一个大的轴向分力,从而带动沉重的闸门实现上升或下降,完成启闭工作。
