平面铸铁闸门可分为两种形式一种为拱形（学名：PGZ型），另外一种为平板（学名：PZ型），尺寸规格从200*200mm到5米*5米，应用非常广泛，比如有市政水利工程、水利水电、污水处理、化工、造纸、农田灌溉、给排水、水产养殖等行业，具有结构简单合理，经济耐用等优势特点。

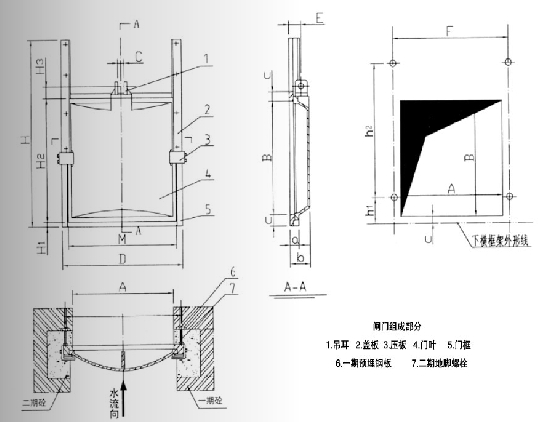

一、平面铸铁闸门结构组件及结构图
平面铸铁闸门结构组件有闸框、闸板、导轨、吊耳、楔紧装置、密封面等组件构成，其中闸框、闸板采用铸铁铸造加工而成，具有较强的耐腐蚀性能。
二、平面铸铁闸门技术参数
1、铸铁闸门正向渗水量不大于1.25L/m·min；
2、反向渗水量不大于2.5L/m·min；
3、密封面每米长度渗水量，正向≤0.7L/min·m 反向≤1.25L/min·m。
4、铸铁闸门工作温度在-20℃~120℃；
5、水或PH值在5-10之间。
6、普通铸铁闸门适用水头通常在1-6米；
7、高压铸铁闸门适用于通常在15-50米水头；
8、材质：球墨铸铁、灰铸铁、耐腐蚀铸铁；
9、平面铸铁闸门外形及安装技术参数如下表。

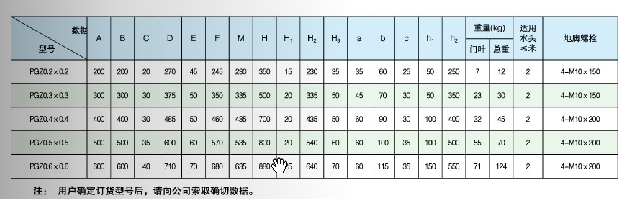

平面铸铁闸门外形及安装尺寸技术参数表
三、平面铸铁闸门特点
1、耐腐蚀性能好，性价比高；
2、类型多样，适用性广，比如即可明杆式安装，亦可暗杆式安装；
3、结构简单牢固，启闭灵活不卡顿；
4、适应性强，即可适应清水，亦可适用于有一定酸碱度的流体中；
5、安装、调试、维护简单方便，比钢制闸门安装要简单的多。
四、平面铸铁闸门安装
平面铸铁闸门安装的形式多种多样，比如有平底式、靠壁式、附壁式、渠道式等等，但多数采用二次灌浆浇筑的形式，安装可靠。只不过在安装小型平面铸铁闸门的时候需要注意采用整体安装就为，闸框和闸板不可分开安装就为，另外就是在安装过程中注意对密封面和门框的保护，否则可能导致密封面受损漏水，或闸框变形，导致闸门漏水。
五、平面铸铁闸门应用
平面铸铁闸门应用非常广泛，即可用于河道、渠道，亦可用于防洪排涝、水库、水电站、排灌渠等水利工程中。
