不锈钢浮箱拍门FPM

作者:稳泰水利 浏览量:49 发布时间:2024-03-08

不锈钢浮箱拍门是一种主体采用不锈钢材质焊接而成的浮箱拍门,常常被用于泵站出水口或管道排水口做逆止阀,具有损失水头小、关闭时候可减少冲击力和震动的优势特点。

一、不锈钢浮箱拍门FPM性能特点

1、工作压力:1.0MPa

2、材质:ASTM304不锈钢

3、水头损失小,抗冲击力强,闭门撞击力小

4、工作介质:水、污水

不锈钢浮箱拍门FPM性能特点

5、安装方式:墙管式或法兰式

6、不锈钢浮箱拍门的阻力损失小于0.3m

7、采用NBR丁腈橡胶密封,止水效果好

8、门页为密封腔体结构,比重为小,在水中自重轻

9、不锈钢浮箱拍门漏量不大于20L/min· m(密封长度)

10、结构简单,无需悬挂配置配重

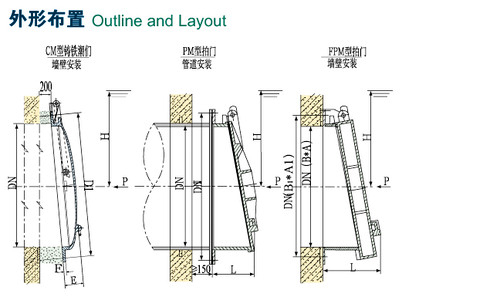

二、不锈钢浮箱拍门结构及结构图

1、门座与管道连接处为法兰结构形式;

2、门板采用 ASTM304不锈钢板材经焊接成箱型结构,以使其具有一定的浮力,减轻门体在水中的自重。

3、不锈钢浮箱拍门采用软密封结构形式,密封止水面均采用机械加工研磨;

不锈钢浮箱拍门结构及结构图

4、密封环与门板、门座的连接固定采用沉孔螺钉及涂刷防水粘接剂方式,以确保结合牢固无渗水现象发生;

5、门体与门座铰接销轴采用ASTM304不锈钢材料制造,其安全系数应不小于 2;

6、门页的铰轴和螺栓等应采用不锈钢0Cr17Ni12Mo2(316)。

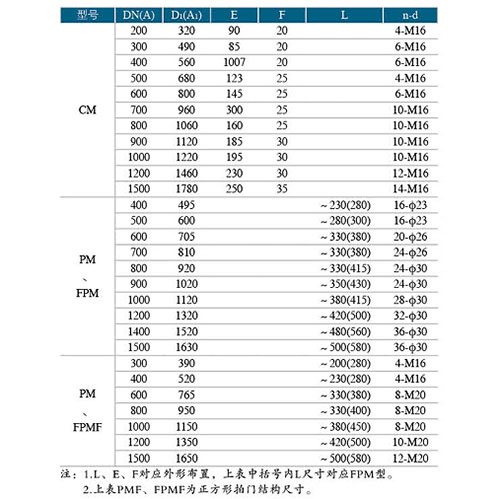

三、不锈钢浮箱拍门型号尺寸参数

不锈钢浮箱拍门型号尺寸参数

四、不锈钢浮箱拍门应用

不锈钢浮箱拍门被广泛应用于泵站出水口、管道排水口,用来防止水流倒灌,比如应用于排水系统的排水井、检查井等或污水废水处理厂、防洪闸、城市防洪排涝、污水处理厂、自来水厂等。

不锈钢浮箱拍门应用及防腐防护

五、不锈钢浮箱拍门FPM防腐防护

本厂不锈钢浮箱式拍门外表面涂装前按GB8923标准进行除锈,消除油质和附着层,然后全部涂防锈底漆和面漆,以防止外表面与空气接触锈蚀附着力符合GB1720标准。

拓展:

稳泰水利拍门厂家在不锈钢浮箱拍门出场前都会做强度实验,压力值为额定压力的1.5倍,保压5分钟,以无渗漏和无结构损伤为合格,同时还会做密封性能试验,试验压力为额定压力的1.1倍,保压5分钟,以无渗漏现象为合格。
