直径200mm铸铁拍门

作者:稳泰水利 浏览量:3 发布时间:2024-04-21

直径200mm铸铁拍门报价通常在380元左右一套,材质有两种,一种为灰铸铁,另外一种为球墨铸铁,灰铸铁的多用于排水管出水口,比如市政管道、污水管道出水口,而球墨铸铁材质的多用于各种泵站出水口,材质韧性相对于灰铸铁的要好一些。稳泰水利两种材质的都有现货,一套也按批量走,全国发货。

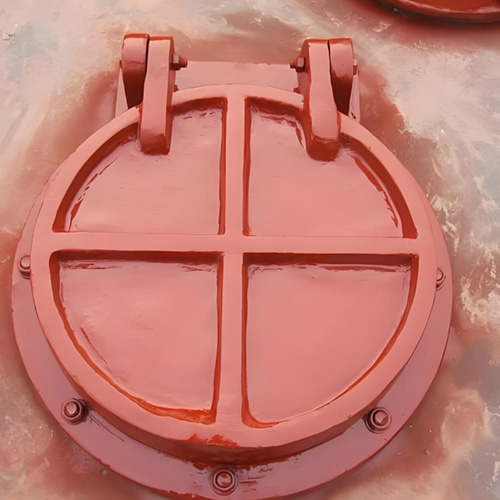

直径200mm铸铁拍门

一、直径200mm铸铁拍门结构形式

1、自由悬挂式:比较传统的结构形式,安装的时候铰轴位于上部,多用于开启不太频繁,对水头损失要求不高,开启关闭频率不高的场景,比如雨水管排水口等;

2、侧开式节能拍门:安装时候阀板与阀座连接的铰轴位于侧边,铰轴呈立布置,具有一定的角度,拍门开启水头小,更节能,多用于各种泵站出水口,单向出水,逆向止水;

3、带缓冲液压的形式:此种拍门是在原有拍门的基础上增加了液压缓冲装置,可减少拍门闭门时候对阀座的冲击力,延长拍门的适用寿命,多用于泵站出水口的场景;

4、截流井液压拍门:此种拍门直接增加了液压启闭机装置和雨量计,应用于污水雨水截流井,其到分流的作用,一般情况处于常开状态,市政污水经过污水管道进入污水处理厂,当雨水量达到一定程度后,通过雨量计配合液压启闭机是拍门自动关闭。

5、防潮拍门:这种形式的拍门多采用硬止水,一般多处于常开状态,阀板多采用凸起设计,多用对密封要求不高的场景,防止海水倒灌。

直径200mm铸铁拍门结构形式及特点优势

二、本厂直径200mm铸铁闸门特点优势

1、采用整体铸造工艺,阀板阀座契合度高,整体结构性好;

2、两大铸造工艺体系,可树脂砂铸造,可消失模铸造,满足多样化需求;

3、采用硬止水的止水面研磨,平整度高止水效果好,采用橡胶软止水的,采用优选橡胶密封,弹性好,耐老化性能强,密封效果优良;

4、拥有完善的制造生产加工工艺,严格按照行业标准要求生产制造,同时拥有完善的原材料及配件供应商,质量稳定可靠;

5、规格型号齐全,支持定制生产加工制作。

三、直径200mm铸铁拍门安装要点

不同结构形式的拍门安装上有所不多,但多数情况下采用法兰式连接安装,需要注意的是安装角度上及安装位置的准确性。比如防潮门的安装角度一般在3-5°左右,升价式截流拍门多采用附壁式安装,安装的接触面的平整度不大于2毫米,侧开式接嫩拍门的安装角度要求应按照设计要求,另外在安装的时候管道中线与拍门中线的误差一般不超过3毫米,本厂免费提供安装技术指导!

直径200mm铸铁拍门安装要点及结构组件

四、直径200mm铸铁拍门结构组件

一般情况下,拍门的结构组件由阀板、阀座、铰轴、密封四部分组成,需要注意的是带液压缓冲装置的拍门增加了液压系统,截流井升降拍门增加了液压系统的同时还增加了雨量计。

五、选购注意事项

1、选购时需注明铸铁具体材质,比如HT200、HT250,还是球墨铸铁QT400、QT450;

2、设计安装形式及结构形式,是悬挂式还是侧开式不注明按照普通拍门发货;

3、止水形式,是硬止水还是软止水,不注明按软止水设计生产;

4、其他设计要求,本厂支持定制生产加工。
