作者:稳泰水利 浏览量:37 发布时间:2024-03-08

方形浮箱钢制拍门FFPM型采用碳钢Q235 A焊接而成,具有较强的耐冲击性能,多用于污水或给排水管道出水口做单向逆止阀用,亦可用做竖井井盖。

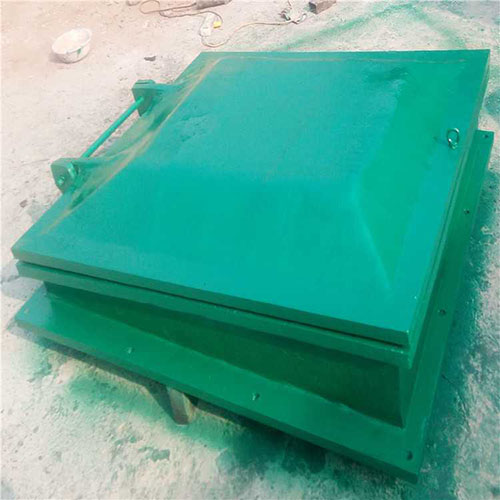

浮箱方形钢制拍门FFPM

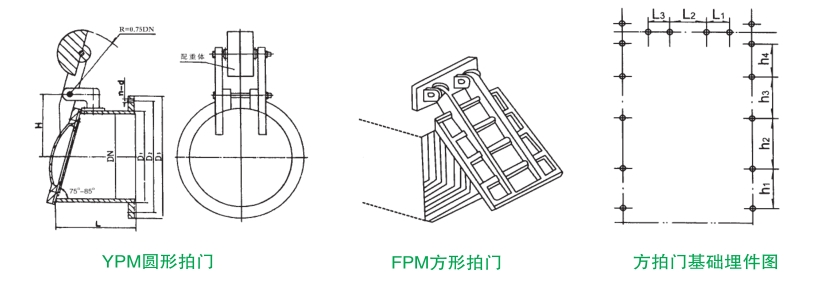

一、方形浮箱钢制拍门FFPM结构组件及安装布置结构图

浮箱方形钢制拍门的构成组件有:门体、门座、铰支装置、密封面等部件组成,门体门座采用钢板拼焊而成,门座在侧面设有加强筋,门体在拼焊结束前通过加入发泡聚苯烯来减少比重,密封面采用整体切削加工,确保止水效果。橡胶止水采用压条和螺栓固定。

方形浮箱钢制拍门FFPM结构组件及安装布置结构图

二、方形浮箱钢制拍门性能特点

1、止水采用橡胶止水,型号防水50#;

2、公称压力:6-10m水头的冲击水柱小于等于0.1MPa;

3、适用介质:污水或清水;

4、开启角度:小于90°;

5、安装形式:法兰式或墙管式安装;

6、阀板、阀座材质Q235 A碳钢,密封压条304不锈钢、铰支销轴材质321不锈钢、紧固件321不锈钢;

7、适用温度:小于等于80℃;

8、管道损失压力小,开启水头小,可大0.06米

方形浮箱钢制拍门性能特点及工作原理

三、方形浮箱钢制拍门工作原理

方形浮箱钢制拍门一般安装在两连通池的连通口处,当上游水位高时,拍门在水压及浮力的作用下自动打开排水,当上游水位下降后自动复位,从而保证上游水位在一定高度。

四、方形浮箱钢制拍门型号及安装尺寸技术参数

型号(mm)DN(A)(mm)L(mm)n-d
3003902804-M16
4005202804-M16
6007653808-M20
8009504008-M20
100011504508-M20
1200135050010-M20
1500165058012-M20


说明:

1、以上型号仅为部分型号,来图来样支持定制生产加工;

2、关于上表中的尺寸参数仅供参考,详情以实物为准!
