钢制浮箱拍门FPM

作者:稳泰水利 浏览量:58 发布时间:2024-03-08

钢制浮箱拍门为焊接结构,材质为碳钢或不锈钢,是在PM型拍门的基础上改进而来,对管道的压力损失小,开启水头小,开启水头可小到0.06米,多用于工业管道中做流体介质的分流、合流或流向切换闸阀。

一、钢制浮箱拍门FPM概述

钢制浮箱拍门是一种利用水流动力与浮力的力学原理来实现拍门开启或关闭的闸阀,具有人为设置调节浮箱的浮力和水流对浮箱的推动力,来实现拍门的不同程度的开启或关闭,多用于水坝、水闸等水工建筑中。

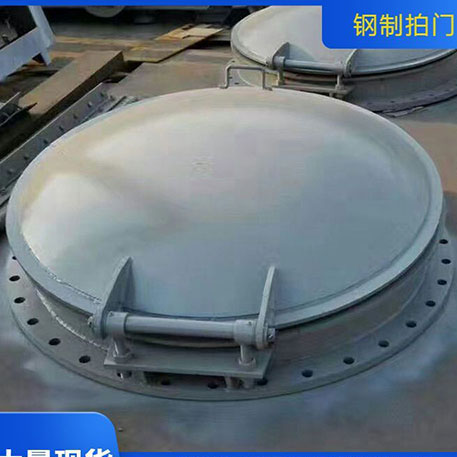

钢制浮箱拍门FPM概述及性能特点

二、钢制浮箱拍门FPM性能特点

1、可以设定门盖的比重通常可设定δ=1.1~1.2T/m;

2、公称压力:0.1MPa-1.0MPa;

3、适用介质:水,河水,江水,海水,生活,工业污水;

4、开度角:≤90°

三、钢制浮箱拍门FPM的结构组件及安装布置结构图

钢制浮箱拍门FPM一般由浮箱、连杆、拍门(阀板、阀座、密封圈等组件构成)等部分组成。

1、浮箱是整个钢制拍门闸阀的功能部件,由密封性较好的材质构造而成,使得浮箱能够在水中获得浮力。

2、连杆则是用来连接浮箱和拍门,起到传递浮力和水流动力的作用。

3、拍门则是实现水闸或水闸开关的组件。

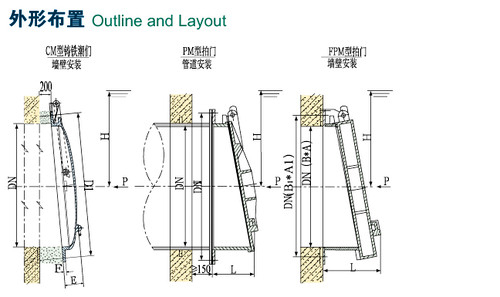

钢制浮箱拍门的结构组件及安装布置结构图

四、钢制浮箱拍门FPM工作原理

钢制浮箱拍门的工作原理中包含了两大原理,一是力学浮力原理,二是流动力学原理,下面稳泰水利小编为您详细说明。

1、力学浮力原理

在物体浸没在液体中时,其所受到的浮力大小等于它所排开的液体的重量,也就等于液体密度乘以所排开液体的体积,且浮力的方向与物体所处液体的密度和重力加速度有关。钢制浮箱拍门的组件浮箱就是通过浮力原理使其能够在液体中实现浮动。

钢制浮箱拍门FPM工作原理

2、流动力学原理

当水流通过浮箱周围时,由于水流的流速和压力的作用,会对浮箱产生一定的推动力。这个推动力的大小与水流的流速、密度和浮箱的形状、体积有关。通过合理地设计浮箱的形状和大小,可以使得水流在作用下能够产生足够的推动力。

3、钢制浮箱拍门工作原理

钢制浮箱拍门在实际工作中,在需要打开拍门时,可通过减小浮箱的浮力或者使水流对浮箱施加正向的推动力,使得浮箱能够远离水闸并使拍门打开;在需要关闭水闸时,可通过增加浮箱的浮力或者让水流对浮箱施加反向的推动力,使得浮箱能够向水闸移动并将拍门关闭。

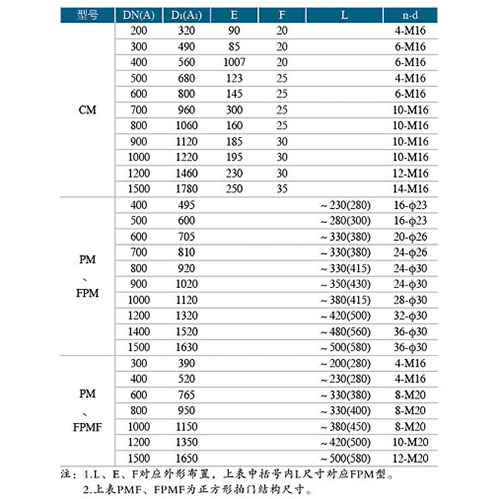

六、钢制浮箱拍门安装尺寸参数


说明:

1、L、E、F对应外形布置尺寸,上表中括号内L尺寸对应FPM浮箱拍门

2、上表中PMF、FPMF为正方形拍门结构尺寸

3、CM型为铸铁防潮门,铸铁拍门。

七、钢制浮箱拍门应用

钢制浮箱拍门适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用,亦可用于于水坝、水闸、码头等水工建筑中。
