铸铁防潮门CM型

作者:稳泰水利 浏览量:22 发布时间:2024-03-08

一、铸铁防潮门CM型概述

铸铁防潮门CM型是铸铁拍门的另外一种形式,阀板采用凸起设计,类似于拱形铸铁闸门的闸板,主要结构组件有阀板、阀座、铰链等组件构成。多用于对管道压力损失要求不高、密封要求不高,同时不做频繁开启关闭的场景,一般多用于江河沿岸、市政管道排水出口。

铸铁防潮门CM型概述

二、铸铁防潮门CM型技术性能

1、止水方式与PM型铸铁拍门不同,采用硬止水;

2、安装方式通常采用法兰连接安装;

3、主体材质灰铸铁或球墨铸铁;

4、安装角度3-5°倾角;

5、常见规格型号dn200-dn1500mm;

6、铸铁防潮门表面做普通防腐处理,有特殊要求可定制;

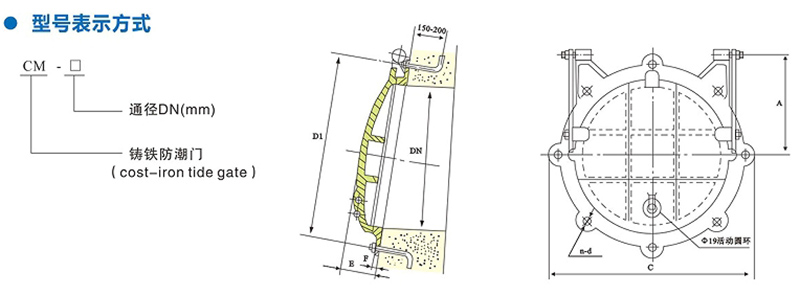

三、铸铁方潮门CM型安装结构布置图

铸铁方潮门CM型安装结构布置图

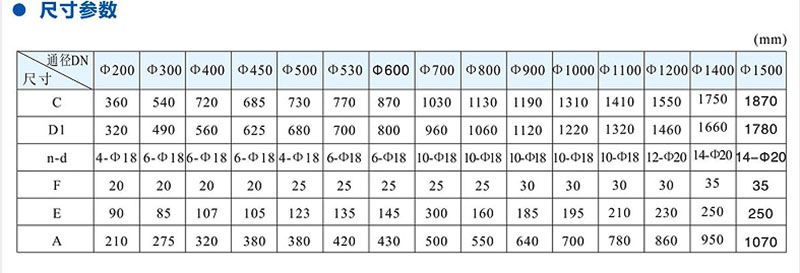

四、铸铁防潮门CM安装尺寸参数表

铸铁防潮门CM安装尺寸参数表

六、铸铁防潮门CM型优势特点

1、铸铁防潮门CM型采用硬止水,无需担心橡胶止水经常老化,需要更换的烦恼;

2、结构简单牢固;

3、整体止水性能较钢制拍门要差一些,操作方便。

五、铸铁防潮门CM型应用

铸铁防潮门(俗称拍门或铸铁拍门)多安装在江河沿岸边、排水管道出口处的一种单向溢流止回阀,当潮位高于管内水定位时,防潮门能自动关闭防止江、河水流倒灌。沿江、河流域各种排水管口均可安装。

六、订货说明

1、对材质或防腐有特殊要求可协商订货,无特殊要求则按照普通防腐处理。

2、如果是用于泵站压力管上或需方形潮门时,请提前说明,需特殊订货。

3、地脚螺栓用户自备。

4、不注明耐压值,表示按小于2.5m耐压水头订货。

5、直径大于一米或采用其他连接安装方式的,请提前说明商定。
