钢制节能侧翻拍门

作者:稳泰水利 浏览量:53 发布时间:2024-03-29

钢制节能侧翻拍门又称为BLS节能型止回装置、节能型灌排防洪阀,是一种被广泛应用于个各种泵站、城市排水、污水处理厂及跨流域跳水的新型拍门,具有运行可靠、开启角度大、无需复杂系统等优势等特点。

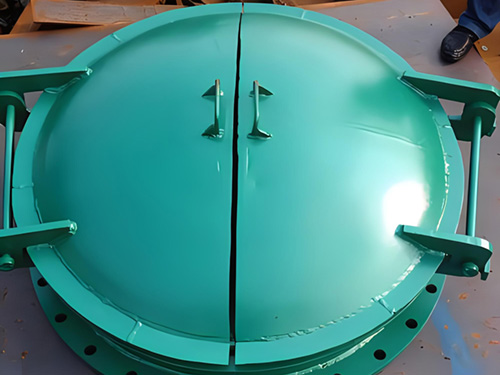

钢制节能侧翻拍门

一、钢制节能侧翻拍门结构组件及结构图

钢制节能侧翻式拍门由门板、门铰、门座、同轴和密封件等组成,门板通过门铰安装在门座上拍门轴立式布置,且向内倾斜一定角度,结构图图如下。

钢制节能侧翻拍门结构组件及结构图

二、钢制节能侧翻拍门工作原理

钢制节能侧翻拍门是在原有的拍门的基础上,依据流体力学和重力学原理设计而成。

1、流体力学原理:与普通悬挂式拍门相似,利用介质进出口压力差做为动力来开启或关闭拍门,当管道内的流体压力大于外部压力时,拍门开启,当管道外部压力大于或等于内部压力时,拍门自动关闭,无需人力操作。

2、重力学原理:将原有悬挂式拍门的横向门轴改为立式门轴,同时向内倾斜一定的角度,这样开启拍门的力就不再是拍门阀板的自重,而仅仅是阀板自重的一个分力,同时阀板的开启角度更大,减少水头损失及水流阻力,降低能耗,而且闭门冲击力也会减少,特别适合安装于泵站出水口。

钢制节能侧翻拍门工作原理及技术性能

三、钢制节能侧翻拍门技术性能

1、开启角度不大于90°;

2、水头损失系数在0.018-0.04之间;

3、开启拍门所需要的力大约为阀板启闭件的0.008倍;

4、适用温度在零下30摄氏度到120摄氏度之间;

5、装置效率百分之73左右;

6、使用受命30年左右;

7、阻力系数0.07-0.1之间;

四、钢制节能侧翻拍门优势

1、节能效率高:因为其阻力系数小、装置效力达到百分之73,节约电能约百分之22.5,同时无需人力、电气等复杂的装置,所以更加节能,效率更高;

2、维护简单,无需过多维护;

3、自动启闭,竖向倾角布置,开启力小,自动开启关闭;

4、安装稳定可靠,科学的竖向倾角布置,不但撞击力小,而且解除了水锤和出水时产生的漩涡,使运行更稳定、闭门更平稳、使用更可靠。

钢制节能侧翻拍门优势及应用

五、钢制节能侧翻拍门应用

钢制节能侧翻拍门适用于泵站的防洪排涝、城市自排、跨流域调水、污水处理厂等应用场景,是传统拍门、防洪闸门的替代产品。

总结:

以上就是关于钢制节能侧翻拍门的内容了,竖向轴倾角布置,科学合理,更能效率更效,被广泛用做传统拍门和防洪闸门的替代品。
