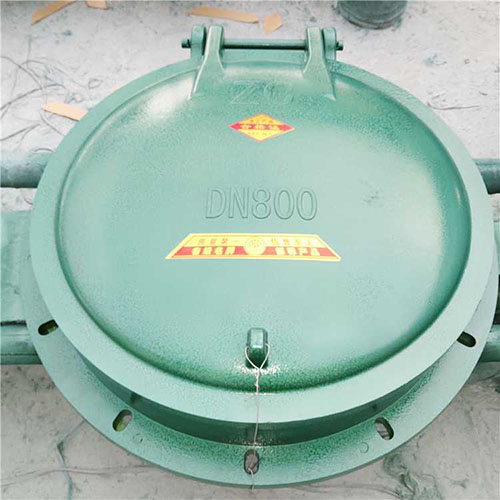

众所周知，侧开拍门CKPM是在规避了常规悬挂式拍门、浮箱拍门的开启角度小，水流阻力大，能源损耗多等缺点的基础上改进而来，多安装在排灌泵站的排水管道的尾端，用于外水倒溜，材质分为不诱钢、破钢。因此也被称为排灌泵站阀门。主要用于：防洪排涝、泵站，农田灌溉，城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。其常见的类型有方形和圆形。稳泰水利为大家梳理汇总了这两种拍门的常见规格的外形尺寸参数及安装布置图如下。

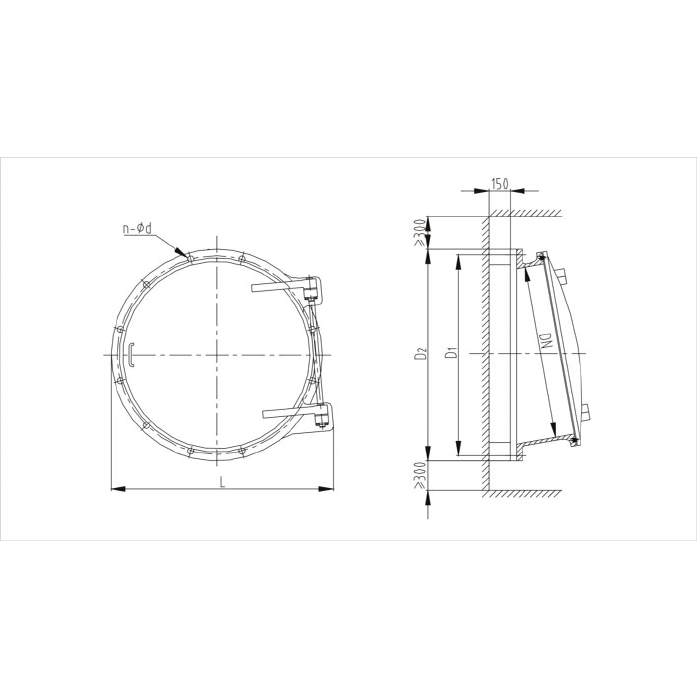

一、侧开拍门CKPM安装布置结构图
二、侧开拍门CKPM常见型号及外形安装尺寸参数表
| 规格型号（mm） | D1 | D2 | B | n-Φd |
| 350 | 445 | 485 | 550 | 8-19 |
| 400 | 495 | 540 | 620 | 8-19 |
| 500 | 600 | 645 | 730 | 8-23 |
| 550 | 655 | 710 | 800 | 8-23 |
| 600 | 705 | 755 | 860 | 8-23 |
| 700 | 810 | 860 | 940 | 12-23 |
| 800 | 920 | 975 | 1080 | 12-23 |
| 900 | 1020 | 1075 | 1220 | 12-27 |
| 1000 | 1120 | 1175 | 1300 | 12-27 |
| 1100 | 1220 | 1275 | 1400 | 12-27 |

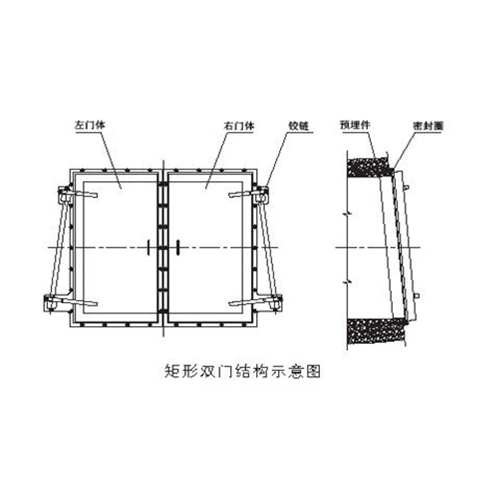

三、矩形侧开双开拍门安装结构图
四、矩形侧开双开拍门型号及安装尺寸技术参数
| B×H 矩形侧开式双门结构尺寸表（mm） | |||||
| 型号参数 | B | B1 | L≤ | H | H1 |
| 1200×1200 | 1200 | 1490 | 2300 | 1200 | 1490 |
| 1400×1400 | 1400 | 1690 | 2500 | 1400 | 1690 |
| 1600×1600 | 1600 | 1890 | 2700 | 1600 | 1890 |
| 1800×1800 | 1800 | 2090 | 2900 | 1800 | 2090 |
| 2000×2000 | 2000 | 2290 | 3100 | 2000 | 2290 |
| 2500×2500 | 2500 | 2790 | 3600 | 2500 | 2790 |
五、侧开拍门CKPM主要性能技术参数
1、侧开式拍门主要技术参数
2、阻力系数：≤0.1
3、开启角度：85度，比悬式和浮箱式拍门更节能
4、公称压力：0.01～0.15兆帕
5、使用温度：0～80摄氏度
6、淹没水头：≤15米
7、水头损失：<0.04米
8、开启时间：5-10秒，关闭时间：5-15秒，同时可调
总结：
以上就是关于侧开拍门的结构图及常见型号安装尺寸参数的内容了，当然除了上边所提到的之外，还有圆形双开拍门等。另外需要注意的是，此系列拍门通常采用橡胶止水。
