泵站拍门是指用于泵站出水口上的单向逆止阀,用来截断水流,防止水流倒灌,避免对泵站组件受损的一种闸阀,材质多为碳钢或球墨铸铁材质。简单点说泵站拍门是指设置在水泵出水管出口处,利用水力和门体自重等启闭的单向活门,在没有任何控制设备,完全靠水流冲开,靠自重或倒流水的冲击力关闭的拍门。
一、泵站拍门的结构组件
泵站拍门的结构非常简单,通常由门座、门板、铰链、密封圈四、缓冲装置等组件构成,其中门座也被称为阀座,是泵站拍门与泵站出水口接连的组件,门板也被称为阀板,是关闭或者说截止水流的组件,也就相当于闸门的挡水板,铰链连接阀板和阀座的组件,密封圈位于阀座与阀板接触面之间,在泵站拍门关闭时候起密封止水作用,缓冲装置为减小拍门关闭时拍门门体与门座撞击力而设的装置。

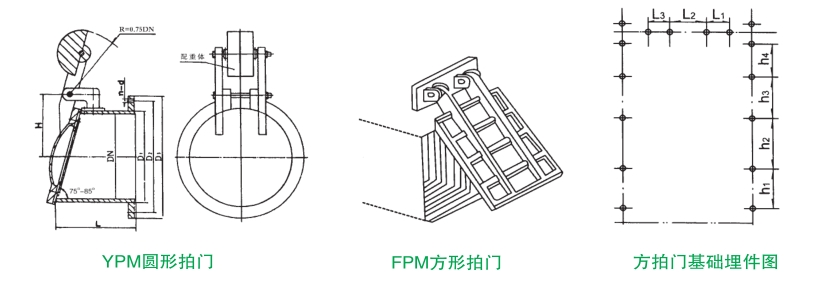

二、泵站拍门组件结构图
三、泵站拍门的类型
1、从材质上说可分为:钢制泵站拍门、合金铸钢泵站拍门和球墨铸铁泵站拍门;
2、从结构形式上来说可分为:侧向式泵站拍门、浮箱式等节能型拍门、双节式泵站拍门、PM型泵站拍门等
四、泵站拍门的主要作用
泵站拍门的主要作用是当关闭泵站的时候,泵站拍门能够迅速自动关闭,防止出水口处的大量水流倒灌或者说倒吸进泵站内,保护泵站组件,无需人力操作,安全可靠。
五、泵站拍门型号
泵站拍门一般常见型号口径尺寸不大于2米,大于2米的需要专项设计。
总结:
以上是关于泵站拍门是什么的内容了,其中涵盖了泵站拍门结构组件、结构图、常见类型、所起到的主要作用等内容,需要注意的是泵站拍门对抗冲击力和强度上要求比较高,因此,通常不会选用玻璃钢或PE型拍门。总之,泵站拍门是泵站运行中的一个重要环节,不仅关系到泵站的安全运行,同时也关系到周围环境的安全。因此,在泵站的设计和运行中,需要严格按照相关的标准和要求进行,确保泵站的安全性和稳定性,为城市的供水和排水等工作提供保障。
