浮箱拍门是在原有拍门结构基础上增加了浮箱设计，可通过向浮箱内注水来调节拍门配重，更加方便，下面稳泰水利就浮箱拍门的结构组件、结构图、工作原理、分类及应用为您详细说明。
一、浮箱拍门的结构组件
1、门页：门页为密封腔体结构，门页比重为1.2-1.5，可通过注水或抽水来改变门页的重量；
2、门座：支撑拍门门体的基础部件，通过铰链与门页连接；
3、橡胶密封：橡胶密封环嵌入在门座上部，确保门页关闭后的严密性；
4、铰链：连接门页与门座的连接结构。
二、浮箱拍门分类及结构图
1、圆形浮箱拍门：常见规格型号为dn1400-3000mm，结构图入下；

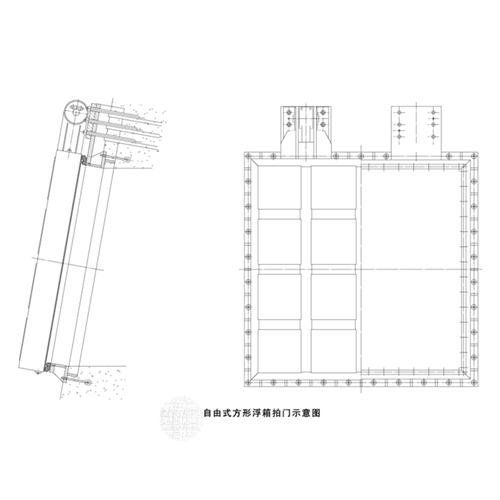

2、方形浮箱拍门：多用于大中型泵站出水口，结构图如下；
3、双节浮箱拍门：增加拍门开启角度，减少水力损失，降低运行年耗，结构图入下。
三、浮箱拍门的工作原理
其工作的基本原理是利用水的浮力和重力来实现门页的开启或关闭。在需要开门时，可以将浮箱抽空，使其浮在水面上，门就会打开。
在需要关闭门时，只需要让浮箱重新充满水，受到重力的作用，它就会重新沉入水面以下，整个开门和关闭的过程都很平稳，且不需要外力作用，非常方便。
四、浮箱拍门的特点
1、无需悬挂配置配重；
2、门页关闭时冲击力小；
3、在水中的浮重小,开启角度大，可减小水流阻力、节能省电；
4、重量轻、转动惯量小,从而使闭前角速度和闭门撞击力减小；
5、受力条件改善，其强度、刚度好；
6、门页为密封腔体结构，比重为小。
五、浮箱拍门的应用
适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂河道、灌排站以及各种排水工程等，与管道成套配合使用。
