浮箱式拍门是在原有PM型拍门的基础上改进而来的新型拍门，结合了浮力力学原理和流体力学两大原理制作而成，相较于传统拍门具有开启水头小，灵敏度高等优势特点。
一、浮浮箱拍门工作原理
1、浮力力学原理
在物体浸没在液体中时，其所受到的浮力大小等于它所排开的液体的重量，也就等于液体密度乘以所排开液体的体积，且浮力的方向与物体所处液体的密度和重力加速度有关。钢制浮箱拍门的组件浮箱就是通过浮力原理使其能够在液体中实现浮动。
2、流动力学原理
当水流通过浮箱周围时，由于水流的流速和压力的作用，会对浮箱产生一定的推动力。这个推动力的大小与水流的流速、密度和浮箱的形状、体积有关。通过合理地设计浮箱的形状和大小，可以使得水流在作用下能够产生足够的推动力。
3、工作原理
浮箱式拍门浮箱拍门在实际工作中，在需要打开拍门时，可通过减小浮箱的浮力或者使水流对浮箱施加正向的推动力，使得浮箱能够远离水闸并使拍门打开；在需要关闭水闸时，可通过增加浮箱的浮力或者让水流对浮箱施加反向的推动力，使得浮箱能够向水闸移动并将拍门关闭。因此，浮箱式拍门多安装在两连通池的连通口处，当上游水位高时，拍门在水压及浮力的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位在一定高度。

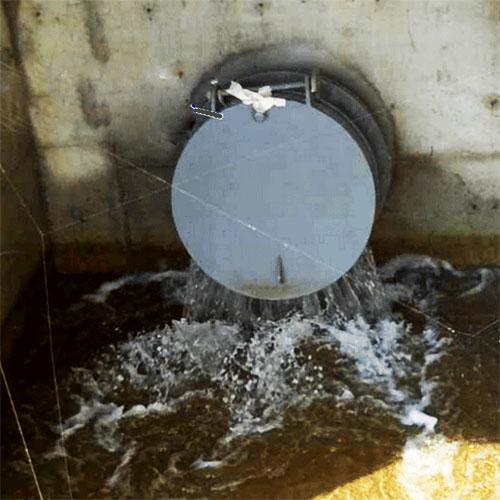

二、浮浮箱拍门工作原理图
三、浮浮箱拍门分类
1、从外形上说浮箱式拍门可分为方形PM-F和圆形PM-Y型；
2、从材质上来说浮箱式拍门可分为不锈钢浮箱拍门、铸铁、钢制、玻璃钢等多种。
总结：
以上就是关于浮想式拍门的工作原理及工作原理图的内容了，浮箱式拍门开启水头小，可达0.06米。
