自由式拍门开启角度一般多大?

作者:稳泰水利 浏览量:8 发布时间:2024-04-13

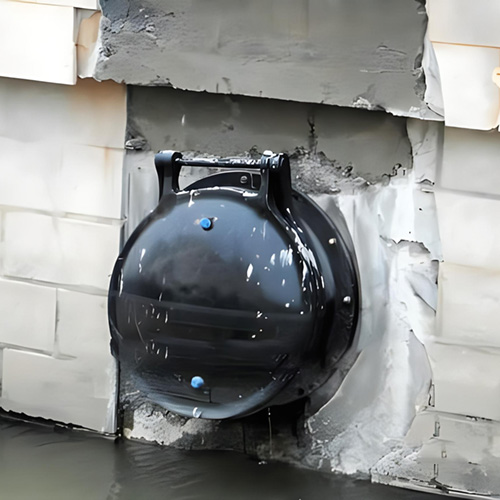

自由式拍门的开启角度会因其结构形式不同,开启角度不同,拉动拉环的开启角度应大于60°。铸铁拍门在实际的应用中开启角度一般比较小在30°左右,因此现在很少用于泵站出水口。当然开启角度越大,对水头损失越小,越节能。据相关实验资料显示当开启角45°~60°时,水泵效率可以提高百分之3左右;当开启角68°~72°时,水泵效率又可以再提高百分之3左右。另外自由式拍门开启角度近似计算公式如下。

自由式拍门开启角度一般多大?

一、整体自由式拍门开启角度近似计算公式

当拍门前管(流)道任意布置,门外两边无侧墙时,可按公式(A)计算;当拍门前管(流)道水平布置,门外两边有侧墙时,可按公式(B)计算。

sina=(m/2)*cos²(α-αB)(A)

sina=(m/4)*cos³α/(1-cosa)²(B)

公式说明:

1、式中α-拍门开启角,(°);

2、αB管(流)道中线与水平面的夹角(°);

3、m-与水泵运行工况、管(流)道尺寸、拍门设计参数有关的参数。

与水泵运行工况、管(流)道尺寸、拍门设计参数有关的参数,其值按如下公式计算。

m=2ρQvLc/GLg-WLw

公式说明:

ρ-水体密度,kg/m³;

Q-水泵流量,m³/s;

v-管(流)道出口流速,m/s;

G-拍门自重力,N;

W-拍门浮力,N;

Lc拍门水流冲力作用平面形心至门铰轴线的距离,m;

Lg-拍门重力心点至门铰轴线的距离,m;

Lw-拍门浮心至门铰轴线的距离,m。

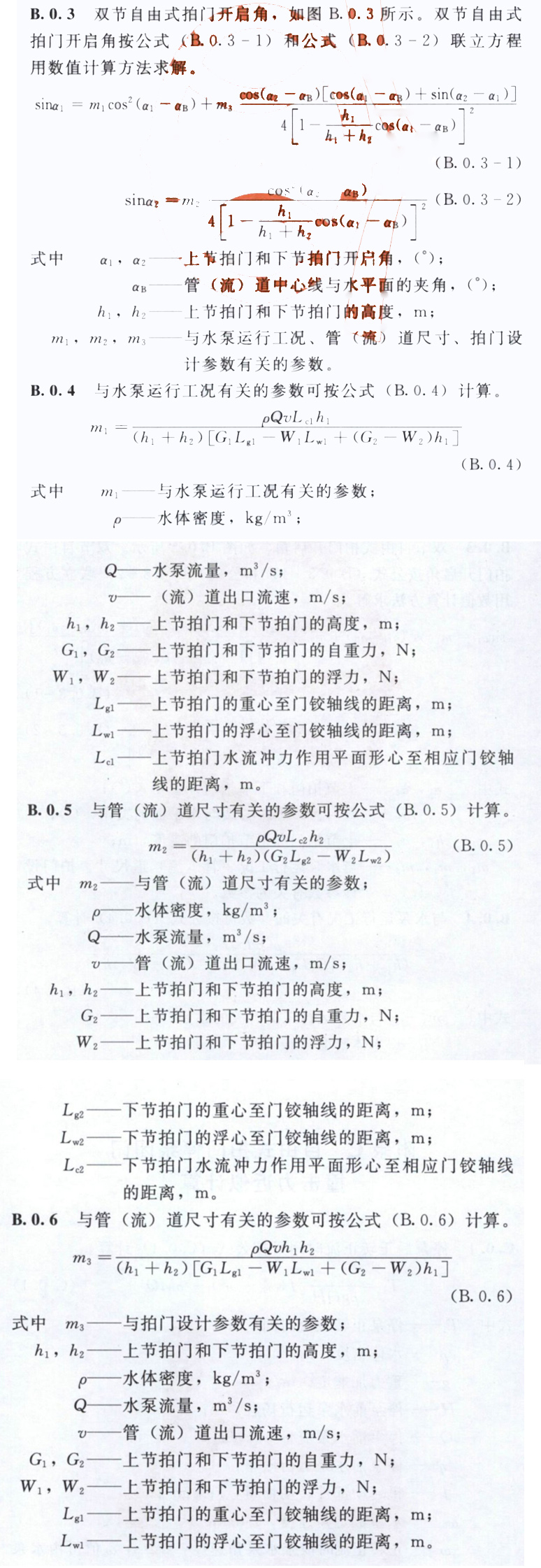

二、双节自由式拍门开启角度近似计算公式


总结:

以上就是关于自由式拍门开启角度一般是多少多大的内容了,还涵盖了整体自由式拍门和双节自由式拍门开启角近似计算公式,希望能到您!
